Шаговые двигатели
Шаговые двигатели для станков с ЧПУ, дозирующих и позиционирующих механизмов, систем промышленной автоматизации. На складе и под заказ — биполярные гибридные двигатели различных типоразмеров NEMA (фланцы 42, 57, 86 мм), Nanotec и аналоги от мировых производителей.
Подбираем двигатель по моменту удержания, току фазы, углу шага (1,8°) и типоразмеру фланца. Для задач с обратной связью и высокой динамикой смотрите также сервоприводы и серводвигатели. Доставка по Минску и всей Беларуси.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Как выбрать шаговый двигатель
Ключевые параметры — типоразмер по стандарту NEMA (габарит монтажного фланца) и момент удержания. Ниже — соответствие типоразмеров характеристикам из нашего ассортимента.
| Типоразмер | Фланец | Момент удержания | Примеры со склада | Применение |
|---|---|---|---|---|
| NEMA 11 | 28 мм | 0,05–0,1 Н·м | SC2818 | Дозаторы, лабораторное оборудование |
| NEMA 14 | 35 мм | 0,1–0,3 Н·м | ST3518 | Малые оси подачи |

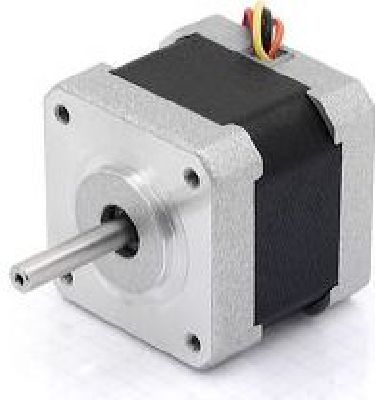

| NEMA 17 | 42 мм | 0,3–0,6 Н·м | ST4118 | ЧПУ-станки, автоматика |
| NEMA 23 | 57 мм | 0,9–2,0 Н·м | ST5918, FL57STH, 57HS | Фрезерные оси, конвейеры |
При подборе учитывайте момент удержания (Н·м), ток фазы (А), угол шага (стандартно 1,8° = 200 шагов/оборот), тип обмоток (биполярный/униполярный) и наличие энкодера (двигатели с обратной связью, например Nanotec PD4).
