Пневматические фитинги (цанговые быстросъёмные)
Пневматические фитинги соединяют трубки в пневмосистеме: цанговый (push-in) механизм позволяет подключать и отсоединять трубку без инструмента. Поставляем цанговые быстросъёмные фитинги XCPC — прямые, угловые и тройники — с резьбой M5 и G1/8–G1/2 под трубку диаметром 4–16 мм. Подбираем по типу соединения, резьбе и диаметру трубки, поставляем под заказ, доставка по всей Беларуси.
3
подкатегорий
Какие фитинги есть в каталоге
| Тип | Обозначения | Раздел |
|---|---|---|

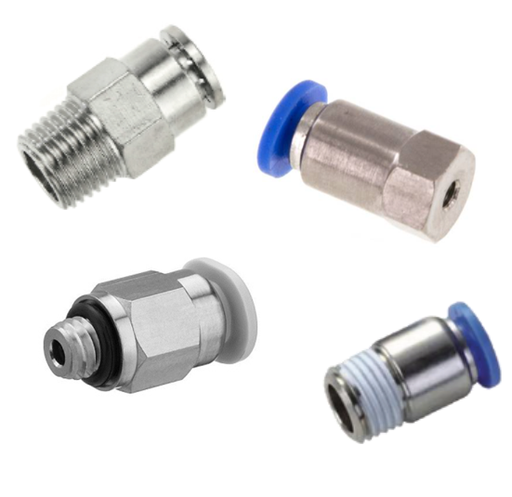

| Прямые с наружной резьбой | XPC (например, XPC08-G02 — трубка 8 мм, резьба G1/4) | Фитинги прямые |
| Прямые трубка — трубка | XPU; переходные PG (например, PG 10-6) | |

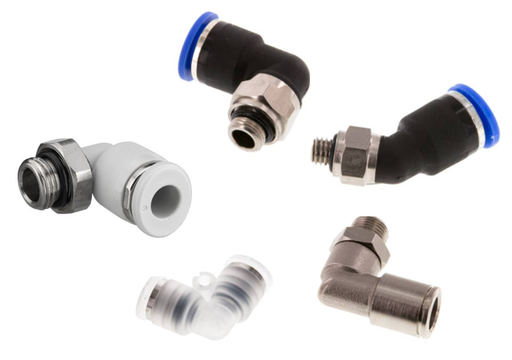

| Угловые с наружной резьбой | XPL | Фитинги угловые |
| Угловые трубка — трубка | XPV | |

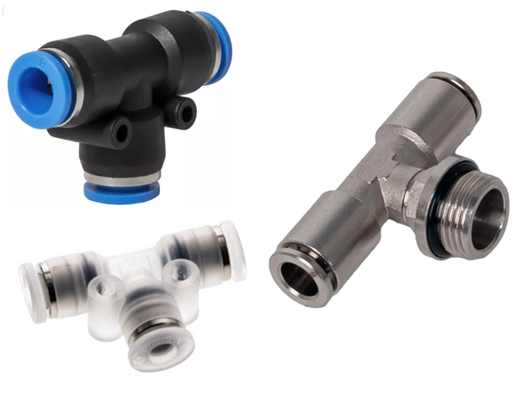

| Тройники | XPY (Y-образный), XPE (T-образный) | Тройники |
Как подобрать цанговый фитинг
Нужны наружный диаметр трубки (4, 6, 8, 10, 12 мм…) и резьба порта: метрическая M5 или трубная G1/8, G1/4, G3/8, G1/2. Код читается так: XPC08-G02 — прямой фитинг под трубку 8 мм с резьбой G1/4. Чтобы снять трубку, нажмите на кольцо цанги и вытяните трубку.
Частые вопросы
Как определить резьбу порта?
Измерьте наружный диаметр резьбы: G1/8 — около 9,7 мм, G1/4 — 13,2 мм, G3/8 — 16,7 мм, G1/2 — 21 мм. M5 — метрическая 5 мм, обычно на малых распределителях и датчиках.
Какую трубку можно подключать к цанговому фитингу?
Полиуретановую или полиамидную пневмотрубку с тем же наружным диаметром, что указан на фитинге. Торец трубки должен быть отрезан ровно, под прямым углом.
Как отсоединить трубку от фитинга?
Нажмите на кольцо цанги в сторону фитинга и, удерживая его, вытяните трубку. Инструмент не нужен.
