Муфты кулачковые упругие (Rotex)
Кулачковая упругая муфта (типа «звёздочка») компенсирует несоосность валов и гасит ударные нагрузки за счёт сменного эластомера между двумя полумуфтами. Поставляем сменные эластомеры Rotex T-PUR разной твёрдости (Sh-A/Sh-D, типоразмеры 14–180), Poly-Norm (28–140) и Flender N-EUPEX (95–610), а также муфты и полумуфты под заказ. Подбираем по системе муфты и типоразмеру, отгружаем по всей Беларуси.
Как устроена кулачковая упругая муфта

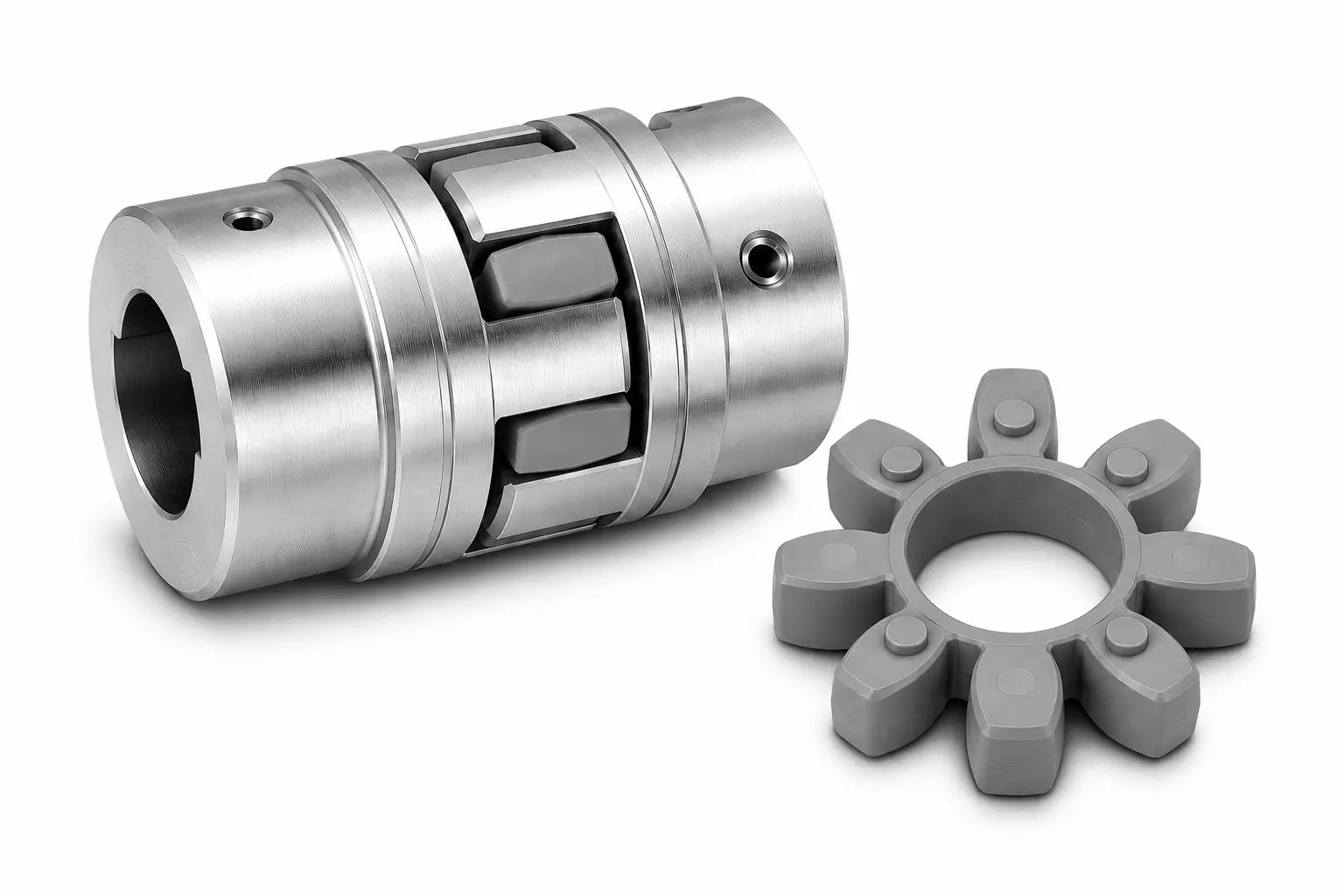

Две металлические полумуфты с кулачками сажают на валы двигателя и механизма, а между кулачками ставят упругую звёздочку — эластомер. Он передаёт крутящий момент, компенсирует небольшую несоосность валов и гасит удары при пуске. Металл с металлом не контактирует, поэтому изнашивается только звёздочка: её меняют, а полумуфты остаются на валах.
Сменные эластомеры в каталоге
| Система муфты | Материал и твёрдость | Типоразмеры |
|---|---|---|

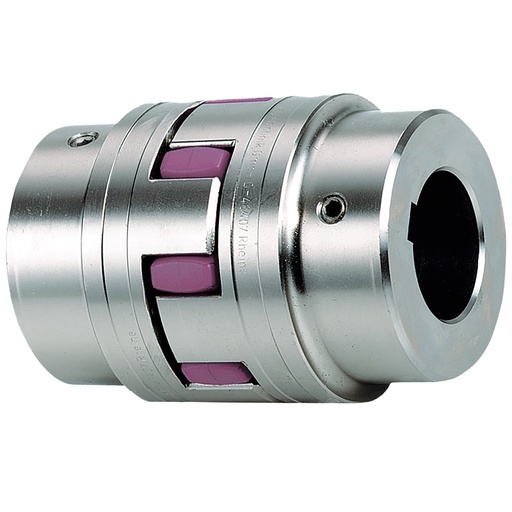

| Rotex (KTR) | полиуретан T-PUR: 92 Sh-A, 98 Sh-A, 64 Sh-D | 14–140 |

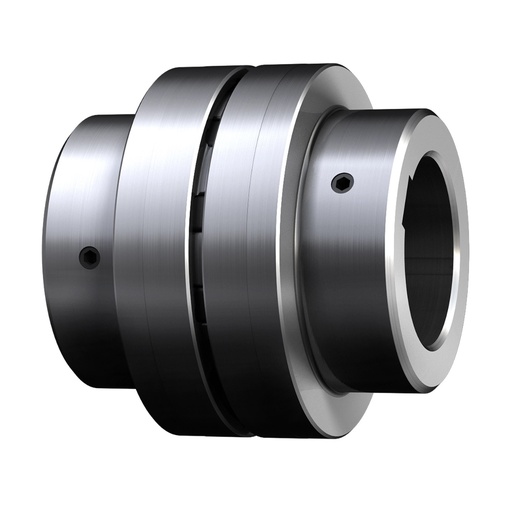

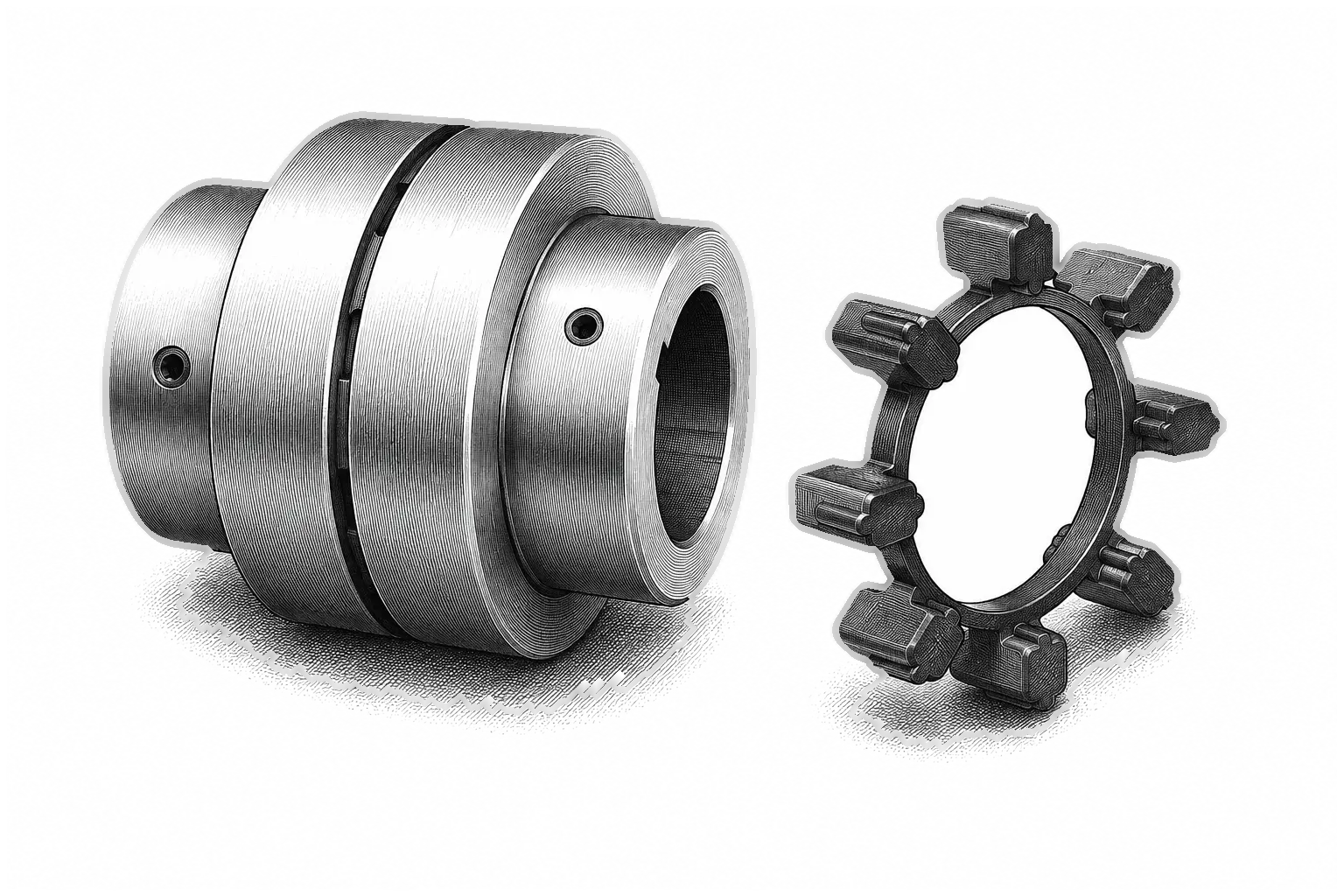

| Poly-Norm (KTR) | NBR, 78 Sh-A | 28–140 |

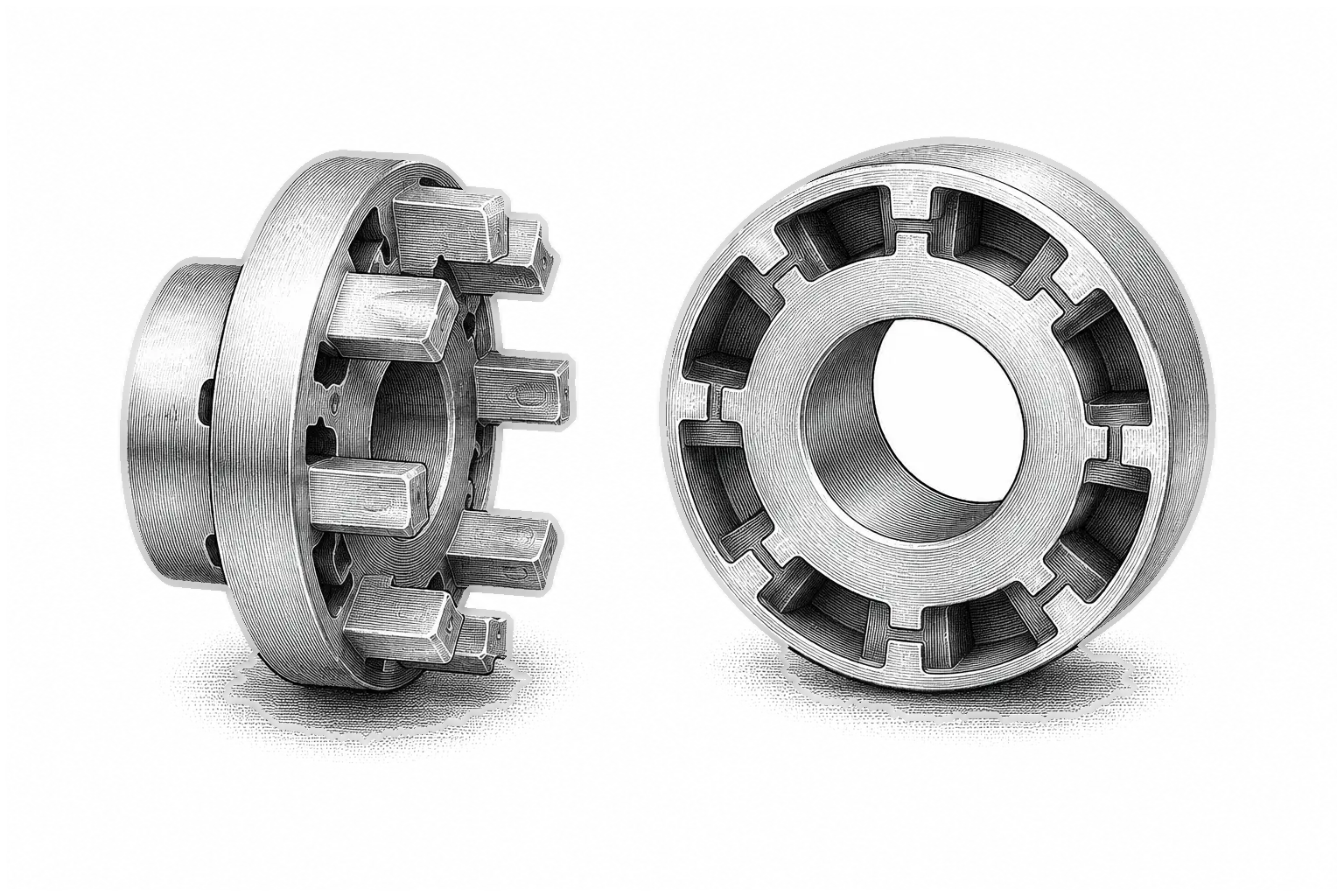

| Flender N-EUPEX | упругие элементы | 95–610 |
Какую твёрдость выбрать
92 Sh-A — самый мягкий из трёх вариантов Rotex: лучше гасит удары и вибрацию. 98 Sh-A жёстче и передаёт больший момент. 64 Sh-D — самый жёсткий: максимальный момент и точнее держит угол поворота, но слабее демпфирует. Если привод работал без проблем, на замену ставьте эластомер той же твёрдости.
Как подобрать звёздочку на замену
Нужны система муфты и типоразмер — число в маркировке, например Rotex 28 или N-EUPEX 160. Эластомер подбирается под ту же систему: звёздочка Rotex — в муфту Rotex. Если маркировка стёрлась, пришлите фото и размеры звёздочки (наружный диаметр, число и высоту лучей) — подберём.
Муфты и полумуфты целиком
Муфты в сборе и полумуфты Rotex, Poly-Norm и Flender N-EUPEX поставляем под заказ: укажите типоразмер и диаметры валов — подготовим коммерческое предложение. Безлюфтовые муфты для сервоприводов и шаговых двигателей — в разделе «Муфты беззазорные».
