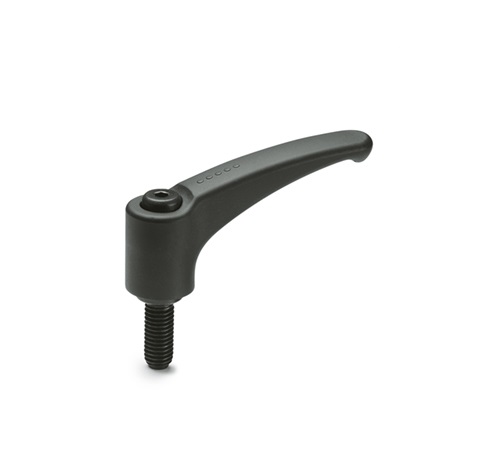

Описание Рычаг зажимной ERZ.78-p-M8x63-C1
Прижимной элемент из стали
Характеристики Рычаг зажимной ERZ.78-p-M8x63-C1
Текущая конфигурация
| Производитель | Elesa S.p.A |
|---|---|
| Бренд | Elesa+Ganter |
| Артикул | |
| Исполнение | Резьбовая шпилька |
| Длина рычага | 78 |
| Материал рычага | Технополимер |
| Резьба | M8 |
| Длина резьбового стержня | 63 |
| Материал втулки\стержня | Оцинкованная сталь |
| Цвет рычага | Черный (С1-RAL 7021) |
Дополнительная информация
Корпус рычага
- Технополимер на основе полиамида (PA), армированного стекловолокном, RAL 7021 (C1) серо-чёрный цвет, RAL 2004 (C2) оранжевый цвет, RAL 7035 (C3) серый цвет, RAL 3000 (C6) красный цвет, матовая отделка.
Зубчатая вставка из цинкового сплава для крепления к металлическому прижимному элементу.
Резьбовой стержень
- прижимной элемент из стали с чёрной оксидной плёнкой с резьбовой шпилькой и стопорным винтом.
R | d | L | D | H | H1 | h1 | h2 | h3 | d1 | l | l1 | Кол-во зубьев | Вес, гр. |
79 | M8 | 91.5 | 24.5 | 45 | 50.5 | 36 | 3.5 | 35 | 16 | 63 | 16 | 26 | 94 |
Особенности и области применения
Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.
Зубчики из цинкового сплава в цельнометаллическом прижимном элементе обеспечивают надёжное сцепление. По отдельному заказу возможна дополнительная механическая обработка для особых условий эксплуатации.
